一、核心監測組件與技術

1. 高精度壓力傳感器選型

• 傳感器類型：采用壓阻式或電容式壓力變送器（精度≥0.1% FS），適配杜瓦瓶工作溫度范圍（-200℃~+50℃），內置溫度補償模塊以消除環境溫度對壓力測量的影響。
• 安裝位置：在杜瓦瓶氣相空間頂部垂直安裝，避免液體殘留或冷凝影響測量（需配備不銹鋼隔離膜片防止低溫結露）。
• 防護設計：傳感器接口需符合 ASME B1.20.1 螺紋標準，外層加裝防震保護套，適應運輸或工業環境振動。

2. 智能顯示與數據采集系統

• 本地儀表：集成 Chart 專用LCD 數字壓力表，支持壓力值實時顯示、峰值記錄（如最高工作壓力 MAWP）及超限聲光報警（可自定義報警閾值，如額定壓力的 85%/105%）。
• 遠程傳輸：通過 4-20mA 模擬信號或 Modbus RTU 協議接入 PLC/DCS 系統，或利用物聯網模塊（如 LoRa/NB-IoT）上傳至云端平臺，實現 24 小時遠程監控。

二、精準監測方法與流程

1. 動態壓力實時校準

• 零點校準：首次使用或長期停用后，在常壓環境下（1 個大氣壓）進行零點標定，消除傳感器漂移誤差。
• 溫度補償修正：根據杜瓦瓶內低溫介質特性（如液氮、液氧的飽和蒸氣壓曲線），通過內置算法實時修正壓力值（公式：，其中$f(T)$為溫度 - 壓力補償函數）。
• 周期校驗：每 6 個月使用高精度壓力校驗儀（如 Fluke 729）進行全量程校準，誤差需控制在 ±0.5% 以內。

2. 多維度監測策略

• 靜態壓力監測：設備靜置時，記錄壓力波動范圍（正常≤0.5%/h），判斷真空層密封性（壓力異常上升可能提示真空失效）。
• 動態壓力監測：在充液、排液或汽化過程中，通過流量傳感器與壓力傳感器聯動，計算汽化率并預警壓力突變（如每分鐘壓力上升＞1% 額定壓力時觸發報警）。
• 壓力 - 液位聯動：結合液位計數據（如磁翻板液位計），建立壓力 - 液位數學模型，排除因液位變化導致的壓力誤判（例如液體充裝量＞80% 時，壓力敏感度提升需調整報警閾值）。

三、安全保護與異常處理

1. 硬件安全裝置

• 機械壓力表冗余：配置指針式壓力表（精度 1.6 級）與電子傳感器互為備份，防止單一監測失效。
• 壓力開關聯動：設置兩級壓力開關（一級預警、二級連鎖），二級報警時自動啟動泄壓閥（如先導式安全閥，開啟壓力為額定壓力的 110%），并切斷增壓系統電源。

2. 異常情況響應

• 壓力持續升高：排查增壓閥是否故障、環境溫度是否超限（如高于 40℃時啟動遮陽或冷卻裝置），必要時手動放空至安全壓力。
• 壓力異常下降：檢查閥門密封性、傳感器接口是否漏氣，結合液位數據判斷是否因介質消耗過快導致（如杜瓦瓶真空度下降時，蒸發率增加會引起壓力驟降）。

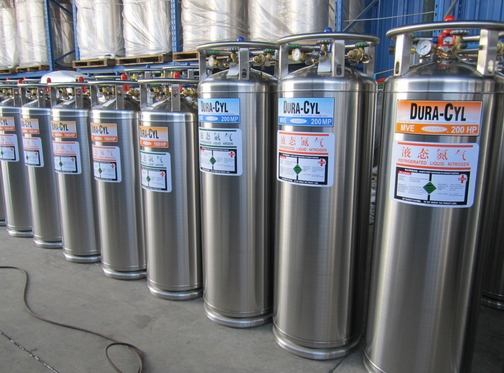

四、Chart 專用監測方案適配

• 集成式監測模塊：如 Chart 的 SmartVIEW?智能監控系統，內置專用算法，支持手機 APP 實時查看壓力曲線、歷史數據導出（CSV 格式）及預測性維護提醒（如傳感器校準到期預警）。
• 防爆設計：在易燃易爆環境中，選用 Ex ia IIC T4 級防爆型傳感器及接線盒，符合 ATEX/IECEx 標準，確保監測系統自身安全。

五、操作與維護要點

1. 人員培訓：操作人員需掌握壓力傳感器校準流程、報警參數設置及緊急泄壓操作步驟。
2. 記錄存檔：建立《壓力監測日志》，記錄每日壓力數據、校準結果及異常處理措施，便于追溯分析。
3. 環境控制：避免傳感器長期暴露于高濕度（＞90% RH）或多粉塵環境，定期用干燥氮氣吹掃傳感器表面。
